Обзор инфракрасного преднагревателя плат AOYUE Int 853A

Сегодняшний обзор посвящен небольшому инфракрасному преднагревателю плат AOYUE Int 853A от китайского производителя AOYUE. Техэксперт masteram-labs расскажет о его основных технических характеристиках, особенностях работы и конструкции.

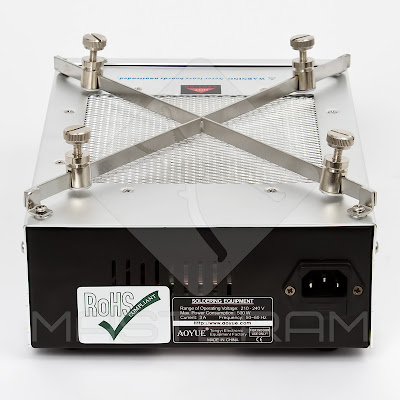

Тыльная сторона кварцевого инфракрасного преднагревателя плат AOYUE Int 853A
Тыльная сторона кварцевого инфракрасного преднагревателя плат AOYUE Int 853A

Технические характеристики инфракрасного преднагревателя плат AOYUE Int 853A


Тип нагревателяКварцевый со спиралью накаливания. ИК излучение.
Питание, В210-240
Потребляемая мощность, Вт500
Размеры нагревателя, мм110 × 97
Датчик температурыТермопара К-типа
Диапазон температур, ºCот 50 до 380
Размеры (Д) × (Ш) × (В), мм260 × 190 × 130
Вес, кг1,7


Кварцевый инфракрасный преднагреватель плат AOYUE Int 853A – компактное устройство, предназначенное для предварительного подогрева печатной платы или её части с целью предотвращения искривления текстолита и ускорения процесса оплавления припоя. Небольшая площадь нагревательного элемента обеспечивает равномерный нагрев компактных электронных плат, например, плат видеокарт. Для их установки предусмотрена подставка с подвижными фиксаторами. Подставка закреплена на поверхности преднагревателя с помощью болтов, и её можно легко снять.

Фиксаторы платы преднагревателя AOYUE Int 853A
Фиксаторы платы преднагревателя AOYUE Int 853A

На передвижных фиксаторах есть пазы, в которые вставляется плата. В необходимом положении они фиксируются с помощью винта.

Фиксация платы на преднагревателе AOYUE Int 853A

Фиксация платы на преднагревателе AOYUE Int 853A

Фиксация платы на преднагревателе AOYUE Int 853A
Фиксация платы на преднагревателе AOYUE Int 853A

Нагревательный элемент преднагревателя плат AOYUE Int 853A состоит из кварцевых трубок со спиралью накаливания. Среди трубок установлен датчик температуры.

Нагревательный элемент преднагревателя плат AOYUE Int 853A
Нагревательный элемент преднагревателя плат AOYUE Int 853A

Подключение нагревательного элемента преднагревателя плат AOYUE Int 853A
Подключение нагревательного элемента преднагревателя плат AOYUE Int 853A

Нагрев нагревательного элемента происходит равномерно по всей поверхности. Максимальная температура 380 ºC достигается за 1 минуту 40 секунд. При этом нижняя часть платы прогревается до 160 ºC, а на её поверхности температура составляет около 100 ºC. Датчик температуры, установленный в нагревательном элементе, не отображает реальное её значение. В момент включения питания преднагревателя AOYUE Int 853A на дисплее отображается температура кварцевого нагревателя – 60 ºC. Во всем диапазоне рабочих температур существует разница между реальной температурой в области измерения и значением, отображаемым на дисплее. Это я проверил с помощью цифрового термометра UNI-T UT325. Разница между показаниями двух термопар составила 20 градусов. Это следует учитывать во время работы.

Процесс нагрева имеет некоторые особенности. После установки необходимого значения температуры оператором система включает нагрев. При достижении заданного уровня нагрев прекращается, при этом нагревательный элемент начинает остывать до температуры примерно на 20 градусов ниже заданной. Далее опять включается нагрев. Таким образом, поддержание температуры происходит небольшими периодами разогрева и продолжительными периодами охлаждения. В режиме работы с установленной платой перепадов температуры на поверхности текстолита не зафиксировано. Текстолит нагревается равномерно.

Управление преднагревателя плат AOYUE Int 853A – элементарное. На лицевой панели размещены тумблер подачи питания, регулятор температуры, кнопка переключения установленной и текущей температуры, а также дисплей, на котором отображаются её значения. О фазе нагрева сигнализирует зеленый индикатор, о фазе остывания – красный.

Панель управления преднагревателя плат AOYUE Int 853A
Панель управления преднагревателя плат AOYUE Int 853A

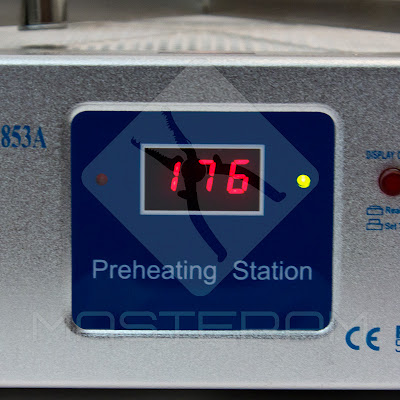

Режим набора температуры преднагревателя плат AOYUE Int 853A
Режим набора температуры преднагревателя плат AOYUE Int 853A

Режим набора температуры преднагревателя плат AOYUE Int 853A
Режим остывания преднагревателя плат AOYUE Int 853A

Сборка корпуса и монтаж электрической части не вызывают нареканий. Все детали закреплены надежно. Все элементы преднагревателя подключены к плате управления с помощью коннекторов. Благодаря этому её можно легко отсоединить в случае необходимости.

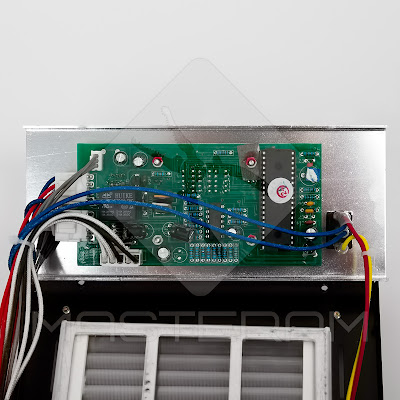

Плата управления преднагревателя AOYUE Int 853A

Плата управления преднагревателя AOYUE Int 853A
Плата управления преднагревателя AOYUE Int 853A

Питание схемы управления осуществляется от трансформатора.

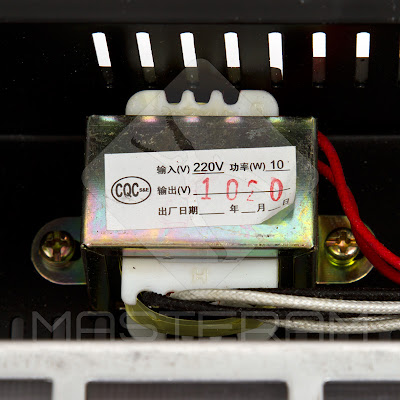

Трансформатор преднагревателя плат AOYUE Int 853A
Трансформатор преднагревателя плат AOYUE Int 853A

Преднагреватель AOYUE Int 853A упакован в компактную картонную коробку.

Упаковка преднагревателя плат AOYUE Int 853A

Упаковка преднагревателя плат AOYUE Int 853A
Упаковка преднагревателя плат AOYUE Int 853A

Итоги обзора кварцевого инфракрасного преднагревателя плат AOYUE Int 853A


Протестировав инфракрасный преднагреватель плат AOYUE Int 853A, можно сказать, что это устройство целесообразно применять для ремонта небольших электронных плат.
По сравнению с более мощными и габаритными моделями преднагревателей плат AOYUE Int 863 и AOYUE Int 883 рассмотренный преднагреватель имеет меньший диапазон рабочей температуры и не способен самостоятельно расплавить припой. Несмотря на это, для подогрева плат он вполне пригоден. Также устройство термостола AOYUE Int 853A не предусматривает возможности установки термопрофилей, как в старших моделях, но это и не критично, учитывая задачи, для которых данный термостол предназначен.
