Обзор термовоздушной паяльной станции AOYUE 968

Термовоздушная монтажно-демонтажная паяльная станция с микропроцессорным управлением AOYUE 968 одна из наиболее популярных моделей благодаря простоте, надежности и универсальности. Антистатическое исполнение позволяет избежать повреждений электронных компонентов вследствие статического разряда.







Технические характеристики термовоздушной паяльной станции AOYUE 968

Параметр Значение
Блок паяльной станции AOYUE 968
Напряжение питания, В 110/220
Максимальная потребляемая мощность, Вт 600
Габариты (Ш)×(В)×(Д), мм 188×126×250
Вес, кг 5,3
Паяльник паяльной станции AOYUE 968
Модель В003
Мощность, Вт 35
Нагревательный элемент С001 (керамический)
Диапазон температур, ºC 200 - 480
Напряжение, В 24
Сопротивление между заземлением и жалом, Ом 2
Потенциал между заземлением и жалом, мВ 2
Длина (без кабеля), мм 190
Вес, гр 65
Термофен паяльной станции AOYUE 968
Потребляемая мощность, Вт 550
Нагревательный элемент 10094 (нихромовая спираль)
Температурный диапазон, ºC 100 - 480
Сопротивление заземления, Ом 2
Тип двигателя Мембранный мотор
Производительность компрессора, л/мин 23
Диаметр сопла, мм 21,5
Поглотитель дыма паяльной станции AOYUE 968
Давление всасывания, мм.рт.ст 600

Описание термовоздушной паяльной станции AOYUE 968


1. На передней панели станции расположены: клавиши вкл/выкл паяльника (В1), термофена (В3), дымопоглотителя (В2); регуляторы температуры паяльника (А2) и воздушного потока термофена (А1); сенсорные регуляторы температуры термофена(А3,А5); клавиша сброса установленной температуры термофена(А4); цифровой дисплей(С2,С3), отображающий выставленную и текущую температуру термофена; линейный манометр(С1) для определения давления воздушного потока. На задней панели станции расположен плавкий предохранитель на 3 А. Мягкие резиновые ножки на днище, обеспечивают устойчивость станции во время работы.

2. Параметры паяльника и термофена могут быть отрегулированы независимо друг от друга.

3. Линейный манометр позволяет определить визуально текущее давление воздушного потока термофена.

4. Станция оборудована надежным мембранным насосом.

5. Дымопоглотитель заметно уменьшает концентрацию ядовитых паров, выделяющихся в процессе пайки.

6. Для защиты нагревательного элемента термофена предусмотрено автоматическое охлаждение после выключения станции.

7. Дискретная регулировка температуры термофена позволяет быстро выставить требуемую температуру с точностью до 1 °C.

8. Система контроля выдаст предупреждение в случае старения или выхода нагревателя из строя.

9. Фен и паяльник снабжены термодатчиками.

10. Использование керамических нагревателей позволяет достичь быстрого набора температуры.

11. Производитель предлагает широкий выбор сменных насадок термофенов и жал паяльников.

12. Антистатическое исполнение станции дает возможность работать с компонентами, чувствительными к статическому электричеству.

13. Благодаря микропроцессорному управлению и системе обратной связи, обеспечивается высокая температурная стабильность, необходимое условие для качественного и надежного монтажа/демонтажа электронных компонентов.

14. Станция может быть использована для работы со всем спектром корпусов электронных компонентов (DIP, SOIC, CHIP, QFP, BLCC, BGA и т.д.)

Модуль термовоздушной паяльной станции AOYUE 968


Корпус термовоздушной паяльной станции AOYUE 968 металлический. Это обеспечивает его прочность. Для переноса есть удобная ручка. На лицевой панели корпуса расположено все органы управления а также разъемы для подключения термофена и паяльника с дымопоглотителем. На задней стенке расположен разъем для сетевого шнура и место для предохранителя.

В середине модуля AOYUE 968 все смонтировано очень аккуратно и надёжно. На внутренней передней части корпуса крепится плата управления и установки параметров. На противоположной стороне крепится плата обработки установленных параметров. Компрессор установлен на резиновых подставках, они демпфируют его вибрации. Чтобы при транспортировке он не слетел с подставок, компрессор крепят к корпусу транспортировочным болтом. Перед началом эксплуатации паяльной станции транспортировочный болт обязательно нужно выкрутить!

Паяльник термовоздушной паяльной станции AOYUE 968


Паяльник термовоздушной паяльной станции AOYUE 968 комплектуеться одним коническим жалом. Ручка паяльника собрана в паре с дымопоглотителем, который всасывает едкий дым, образующийся в процессе пайки. При пайке мелких компонентов под микроскопом, это приспособление просто незаменимо. Паяльник присоединяется к базовому блоку станции пятипиновым разъемом, а патрубок дымопоглотителя - к фильтру на передней панели станции.

Паяльник нагревается до установленной температуры довольно быстро. Начинать пайку можно тогда, когда светодиод около кнопки «Soldering» начнет мигать, это означает, что температура паяльника соответствует установленной. Чтобы ускорить нагрев паяльника, рекомендуется включать поглотитель дыма после того, как температура паяльника достигнет заданного уровня. Ручка паяльника довольно удобна в работе. По форме она похожа на паяльники Lukey.

Данная модель паяльника совместима с насадками T-серии от AOYUE.

Насадки T-серии к паяльнику AOYUE
Конические
Со скосом
Типа «отвертка»
С прорезью (типа «слот»)
С прорезью (типа «слот»)
С изгибом
Типа «лезвие»

Термофен термовоздушной паяльной станции AOYUE 968

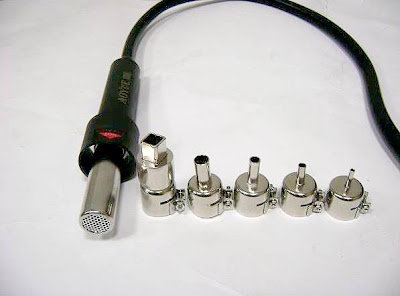

Паять электронные компоненты с многоконтакным корпусом будет наиболее удобно, быстро и продуктивно если пользоваться термофеном с определённой насадкой. Он похож на обычный паяльник, но вместо традиционного жала имеет полый наконечник (сопло), через который к месту пайки подается горячий воздух. Для подачи воздуха, в корпусе паяльной станции размещен компрессор. В комплекте к фену идут 5 насадок, но их ассортимент можно дополнительно расширить. Термофен совместим с насадками для фена от AOYUE.

Комплектация термовоздушной паяльной станции AOYUE 968

Термовоздушная паяльная станция AOYUE 968 поставляется в компактной картонной коробке с защитным каркасом, где аккуратно расположенные все детали и комплектующие станции.


Комплект поставки

1. Базовый блок станции AOYUE 968 с феном;
2. Паяльник с поглотителем дыма;
3. Подставка для паяльника с осью для катушки с припоем и вискозной губкой для очистки жала паяльника;
4. Держатель для фена;
5. Пять сменных насадок для термофена (1124, 1130, 1196, 1197, 1313);
6. Пинцет для извлечения микросхем;
7. Фильтры (2 шт.);
8. Сетевой шнур;
9. Инструкция пользователя.

Итоги

Паяльный комплекс 3в1 - AOYUE 968 это многофункциональный надежный помощник электронщика.

Главным конкурентом AOYUE 968 на рынке в данном классе паяльных станций являются станции Lukey 852D+FAN и Lukey 852D+. Основными преимуществами AOYUE перед ними, являются лучшее качество сборки, богатая комплектация и наличие дымопоглотителя. Также фирма AOYUE выпускает огромный ассортимент жал к паяльнику и насадок к термофену.

13 комментариев:

Ros комментирует...

подскажите, из за чего стоит переплатить за эту станцию, кроме дымопоглотителя, если сравнивать с Lukey 852 D+

Анонимный комментирует...

Выглядит как танк. Работает тоже. Надежная вещь. Очень хороший паяльник, фен точно поддерживает выставленную температуру. Отличная комплектация.
AOYUE 968 по соотношению цена/качество наверное лучшее что у меня было.

Анонимный комментирует...

я сейчас выбираю паялку. обзоров мало конечно, хотелось бы больше почитать. и желательно сравнения разных моделей. там статья о lukey так вообще какие то одинаковые. жду!

00vadik00 комментирует...

Перші враження першого увімкнення:
При подачі живлення на станцію відчутно роботу транса (чуть-чуть жужить), при максимальній подачі повітря, або увімкнені димопоглинача металічний шарік брящить. При першому увімкнені термофена йде дим з нього - мабуть пласмаса, або якась пиль поплавилась (при повторному розігріванні диму не було). З такими маленькими недоліками, думаю, можна жити. покази поворотної ручки подачі повітря і аналоговий витратометр повітря (шарик) співпадають, димопоглинач працює, ніби, добре (пробував з вимкненим дим був і увімкненим диму не було). Так що політ нормальний побачим як буде дальше...

Андрей комментирует...

Думаю она стоит своих денег.

Анонимный комментирует...

Отлична станція.

ozm комментирует...

В паяльнику використовується ніхромовий нагрівач, який виглядає як кераміка, в мене він прослужив півроку, потім відвалилась "замазка" з торця "кераміки" і термопара почала "глючити", купив керамічний нагрівач HAKKO, а замінити його не так просто, хоча б того, що там використовується терморезистор, а не термопара

Masteram_labs комментирует...

Нагрівальний елемент замінюється дуже легко і просто. HAKKO не підходить, треба використовувати AOYUE C001 http://masteram.com.ua/ru/Soldering-Iron-Heating-Element-AOYUE-C001.php .

Анонимный комментирует...

А если сравнить AOYUE с PRO'SKIT в плане качества. Какая фирма выпускает более надежные паяльные станции?

Masteram_labs комментирует...

AOYUE и PRO'SKIT находятся на одном уровне в плане качества и надежности. Что касается модели AOYUE 968 - это очень удачная модель.

Kostya Flaming комментирует...

Наверно буду брать.

Vladimir комментирует...

А дымоулавливатель съемный? Сильно он мешает работе? А то судя по фото - такая дура на паяльнике висит...

Masteram_labs комментирует...

При необходимости его можно снять
